项目概述

澳门大桥（澳氹大桥）是澳门特别行政区重大战略性交通基础设施工程，位于友谊大桥东侧，主线全长约 3.085 公里，跨海段长约 2.86 公里， 设计为双向八车道（含两条电单车专用道），是港珠澳大桥口岸人工岛交通流的核心疏解通道，也是构建澳门未来整体交通体系的关键组成部分。 大桥建成后将显著加强澳门半岛与氹仔、路环的交通联系，大幅提升区域通行效率，对促进澳门经济社会发展具有深远战略意义。

我司承接的桥梁除湿系统自控采集及除湿系统中控工程，是保障大桥钢结构长期安全稳定运行的核心专项工程。 专注于为全桥已部署的 46 套除湿单元提供完整的自动化控制、数据采集及集中监控解决方案。 针对澳门亚热带海洋性气候高湿度、高盐雾、强台风的极端环境特点，本项目采用 "施耐德 PLC + 昆仑通态人机界面 + ABB 元器件 + 组态王 SCADA" 的主流工业级软硬件架构， 构建 "设备层 - 控制层 - 管理层" 三级智能化体系，实现对大桥关键钢结构部位全天候、高精度的湿度控制， 从根本上解决海洋环境下桥梁钢结构电化学腐蚀难题，为大桥百年使用寿命奠定坚实基础。

建设内容

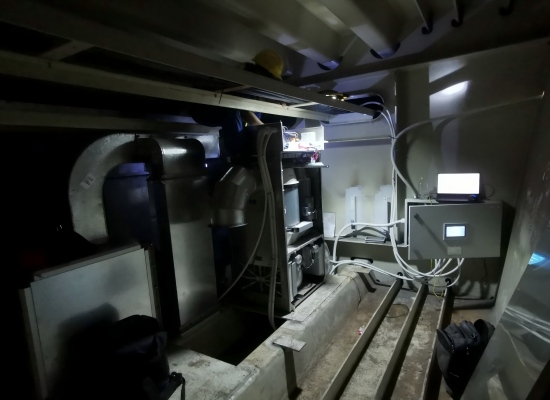

• 本项目为大桥全范围 9 个核心结构区域已部署的46 套除湿单元配套建设对应的自控采集系统，实现钢箱梁、桁架梁、匝道等所有钢结构密闭空间的除湿控制全覆盖;

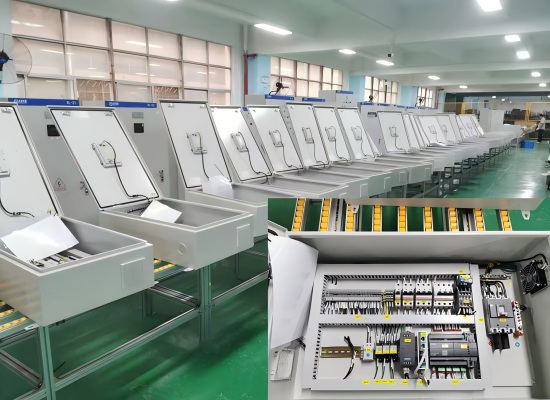

• 本项目采用 "一套除湿单元对应一台采集控制分站" 的分布式架构，共配置 46 台标准化分站采集箱，实现全桥除湿系统的精准控制与数据采集;

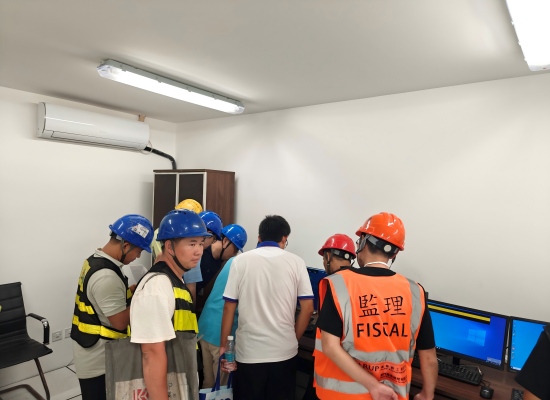

• 部署高性能双机热备服务器、操作员工作站及大屏显示系统，搭建统一的除湿系统集中监控中心;
• 基于组态王 6.60SP3开发澳门大桥除湿系统专属 SCADA 监控平台，实现除湿系统工艺流程展示、全桥 46 套设备运行状态实时监视、关键参数集中显示及远程集中操作管理。全面落地自动控制、报警、监控、远程与手动管控、数据处理与报表五大核心功能;
• 基于采集的环境参数，开发并实现除湿系统的全自动运行、分区独立控制、节能优化运行及多设备联动控制逻辑;

项目亮点

• 主流工业级软硬件平台，系统可靠性卓越

  控制核心选用施耐德 M172 PLC，人机界面采用昆仑通态 7 寸触摸屏，低压元器件统一采用 ABB 品牌，上位机 SCADA 系统基于成熟稳定的组态王 6.60SP3 开发。所有产品均经过严格的工业环境测试，具备优异的抗干扰、抗腐蚀能力，能够在澳门高盐雾、高湿度的极端海洋环境下长期稳定运行。

• 全区域全覆盖的自控体系

  针对澳门大桥复杂的结构特点，为匝道、引桥、主桥钢箱梁及桁架梁等 9 大区域的 46 套除湿单元配套建设独立的采集控制分站，实现所有钢结构密闭空间的除湿控制全覆盖，彻底消除腐蚀防护盲区，确保大桥整体结构安全。

• "分布式控制 + 集中管理" 先进架构

  采用 "一套单元一台分站" 的分布式控制架构，单台 PLC 分站可独立完成本区域的所有控制功能，脱离中控系统仍能正常运行；同时通过光纤环网将所有数据集中至中控室，实现全桥系统的统一监控与管理，兼顾了系统的可靠性与管理的便捷性。

• 精细化分区智能管控

  根据不同区域的结构特点、空间大小及环境条件，制定差异化的除湿控制策略。系统可根据实时温湿度数据自动调节除湿机组运行台数和风量，在保证除湿效果的同时最大限度降低能耗。

• 高可靠性冗余设计

  数据传输采用光纤环网拓扑，单节点故障不影响系统整体运行。46 套除湿单元及分站独立运行，单套设备故障不会扩散至其他区域，保障除湿系统全年 365 天不间断工作。

• 全生命周期数据管理

  系统具备强大的数据存储与分析能力，可长期保存大桥各部位的温湿度历史数据及 46 套设备的运行记录、故障记录，为桥梁结构健康评估、腐蚀防护策略优化及全生命周期管理提供科学依据。

项目价值

• 工程安全价值

  桥梁钢结构腐蚀是影响跨海大桥使用寿命和运营安全的首要因素。本项目通过为全桥 46 套除湿单元提供智能化自控系统，将大桥所有关键钢结构部位的相对湿度严格控制在 60% 以下，从根本上抑制电化学腐蚀的发生，有效延长大桥钢结构使用寿命，降低后期维护成本，保障大桥长期安全稳定运行。

• 运营管理价值

  基于组态王 6.60SP3 的中央控制系统实现了全桥 46 套除湿设备的集中监控与自动化运行，全面落地五大核心功能，大幅减少了人工巡检工作量，降低了运营管理成本。系统具备完善的故障诊断与报警功能，可及时发现并定位设备故障，提高维护效率，确保除湿系统始终处于最佳工作状态。

• 社会经济价值

  澳门大桥作为连接澳门半岛与氹仔、路环的重要交通枢纽，以及港珠澳大桥的重要疏解通道，其安全稳定运行直接关系到澳门的经济社会发展。本项目为大桥的百年大计提供了可靠的技术保障，确保大桥能够长期发挥其交通功能，为澳门融入国家发展大局、建设世界旅游休闲中心贡献力量。

• 行业示范价值

  本项目在跨海大桥除湿系统智能化、自动化建设方面进行了积极探索和创新，形成了一套 "施耐德 PLC + 组态王 SCADA" 的标准化自控解决方案，特别是针对复杂结构桥梁的分区除湿管控模式和功能完善的 SCADA 系统设计，可为国内同类跨海大桥工程提供重要的参考和借鉴，推动我国桥梁防腐技术的进步与发展。
